Приборы определения краевого угла смачивания и тензиометры: ключевые приборы для исследования поверхностных свойств

Краевой угол смачивания (contact angle) является фундаментальным параметром, характеризующим взаимодействие жидкости с твердой поверхностью. Он определяет степень смачиваемости материала и играет ключевую роль в различных областях, таких как материаловедение, биотехнологии, покрытия, нанотехнологии, нефтехимия и фармацевтика. Измерение краевого угла позволяет не только оценивать гидрофильность или гидрофобность поверхности, но и рассчитывать связанные физические величины, такие как поверхностное натяжение и энергия адгезии. Это критично для разработки самоочищающихся материалов, антикоррозионных покрытий, биосовместимых имплантатов, а также для оптимизации процессов в промышленности, включая печать, нанесение покрытий и извлечение нефти.

В этой статье мы подробно разберем теоретические основы, основные и дополнительные методы измерения краевого угла, способы вычисления производных величин, а также приведем расширенные практические примеры с иллюстрациями. Статья ориентирована на профессионалов, поэтому акцент сделан на точности методик, потенциальных погрешностях, интерпретации результатов и интеграции с другими аналитическими техниками. Мы также обсудим влияние внешних факторов, таких как температура и шероховатость поверхности, на измерения.

Теоретические основы

Краевой угол θ определяется как угол между твердой поверхностью и касательной к поверхности жидкости в точке контакта трех фаз: твердой, жидкой и газовой. Согласно уравнению Юнга (Young's equation):

γSV=γSL+γLVcos⁡θ \gamma_{SV} = \gamma_{SL} + \gamma_{LV} \cos \theta γSV​=γSL​+γLV​cosθ

где:

• γSV \gamma_{SV} γSV​ — поверхностное натяжение твердое-воздух (solid-vapor),
• γSL \gamma_{SL} γSL​ — поверхностное натяжение твердое-жидкость (solid-liquid),
• γLV \gamma_{LV} γLV​ — поверхностное натяжение жидкость-воздух (liquid-vapor).

Если θ < 90°, поверхность гидрофильна (хорошо смачивается, жидкость растекается); если θ > 90°, — гидрофобна (плохо смачивается, жидкость формирует каплю). Для супергидрофобных поверхностей θ может превышать 150°, а для супергидрофильных — приближаться к 0°.

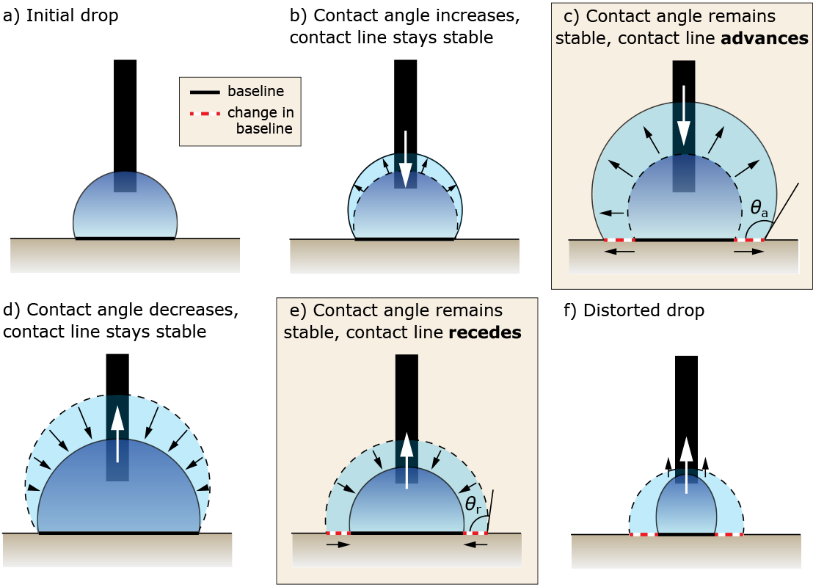

Эта диаграмма иллюстрирует динамику изменения краевого угла в процессе advancing и receding, показывая этапы деформации капли.

На практике идеальные условия редко достижимы из-за шероховатости и химической неоднородности. Здесь вводится понятие гистерезиса контактного угла — разница между advancing (наступающим, θ_a) и receding (отступающим, θ_r) углами. Гистерезис Δθ = θ_a - θ_r может достигать 50° и более на реальных поверхностях. Для учета шероховатости используются модели Вензеля (Wenzel) и Касси-Бакстера (Cassie-Baxter):

• Модель Вензеля: cos⁡θ∗=rcos⁡θ \cos \theta^* = r \cos \theta cosθ∗=rcosθ, где r — коэффициент шероховатости.
• Модель Касси-Бакстера: cos⁡θ∗=f1cos⁡θ1+f2cos⁡θ2 \cos \theta^* = f_1 \cos \theta_1 + f_2 \cos \theta_2 cosθ∗=f1​cosθ1​+f2​cosθ2​, где f — доли фаз.

Эти модели позволяют предсказывать поведение на текстурированных поверхностях, таких как лотосовый эффект.

Кроме того, краевой угол зависит от температуры (увеличивается с ростом T для большинства систем) и вязкости жидкости. В динамических системах учитывается скорость движения линии контакта, что приводит к использованию гидродинамических моделей.

Методы измерения краевого угла смачивания

Существует множество методов измерения, каждый из которых имеет свои преимущества, ограничения и области применения. Выбор метода зависит от типа поверхности (плоская, пористая, волокнистая), жидкости (вода, масла, полимеры) и требуемой точности. Мы рассмотрим как оптические, так и силовые методы, а также дополнительные техники.

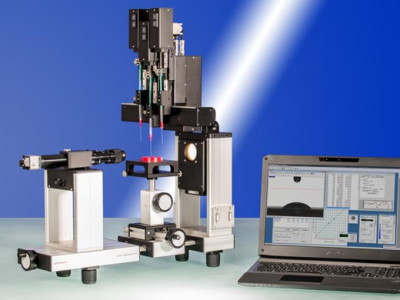

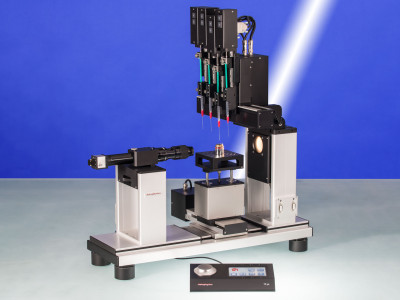

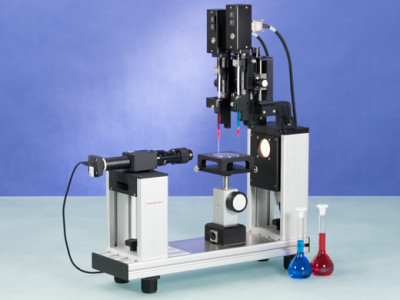

Метод сидячей капли (Sessile Drop Method)

Это наиболее распространенный оптический метод. Капля жидкости (обычно воды или другой пробной жидкости, такой как дийодметан для апполярных систем) наносится на горизонтальную поверхность с помощью прецизионного шприца. Изображение капли захватывается высокоскоростной камерой, и краевой угол рассчитывается путем фиттинга контура капли с использованием уравнения Юнга-Лапласа (Young-Laplace equation), которое учитывает гравитацию и поверхностное натяжение.

Преимущества: простота реализации, минимальное оборудование для лабораторных условий, подходит для плоских и слегка изогнутых поверхностей. Метод позволяет измерять как статический, так и динамический углы путем контролируемого увеличения/уменьшения объема капли.

Ограничения: чувствителен к вибрациям, испарению жидкости (особенно для летучих веществ), загрязнениям и углу обзора камеры. Для динамических измерений (advancing/receding) каплю медленно изменяют в объеме со скоростью 0.1-1 мкл/с. Погрешности возникают от неточного определения базовой линии.

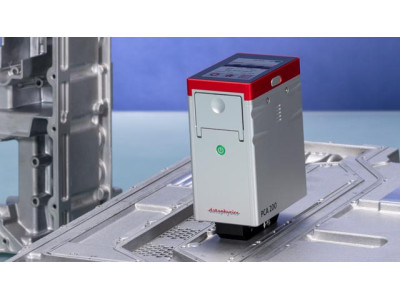

Точность: ±1-2°. Рекомендуемый объем капли: 2-10 мкл. Для повышения точности используются автоматизированные гониометры с ПО для анализа формы (например, ImageJ или специализированные пакеты).

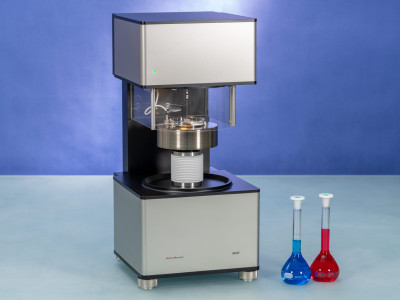

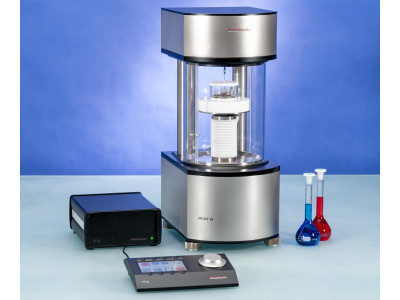

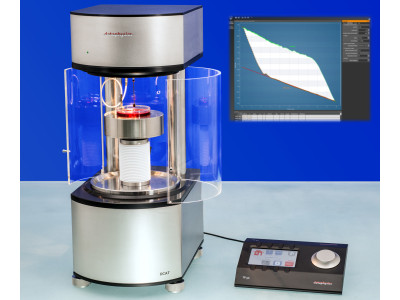

Метод пластины Вильгельми (Wilhelmy Plate Method)

В этом силовом методе тонкая пластина (из стекла, металла или полимера) с известными размерами погружается в жидкость, и измеряется сила F, действующая на пластину из-за поверхностного натяжения с помощью микровесов. Краевой угол рассчитывается по формуле:

F=PγLVcos⁡θ+ρgV F = P \gamma_{LV} \cos \theta + \rho g V F=PγLV​cosθ+ρgV

где P — периметр пластины, ρ — плотность жидкости, V — объем погруженной части (buoyant force корректируется).

Преимущества: высокая точность для динамических измерений (до ±0.1°), подходит для жидкостей с известным γLV \gamma_{LV} γLV​, идеален для анализа смачиваемости волокон, пленок и пористых материалов. Метод позволяет измерять гистерезис в цикле погружения/извлечения.

Ограничения: требует идеально чистой пластины (предварительная обработка плазмой или УФ), не подходит для неплоских или хрупких поверхностей. Погрешности от buoyant force и гидродинамических эффектов при высокой скорости (рекомендуется 0.1-1 мм/с).

Этот метод часто интегрируется в тензиометры для комплексного анализа.

Метод висячей капли (Pendant Drop Method)

Капля жидкости подвешивается на конце капилляра или иглы, и ее форма анализируется оптически с помощью камеры. Хотя краевой угол не измеряется напрямую, метод определяет поверхностное натяжение γLV \gamma_{LV} γLV​ путем фиттинга профиля капли к уравнению Юнга-Лапласа, что косвенно связано с углом смачивания.

Преимущества: отсутствие контакта с твердой поверхностью, идеален для жидкостей с высокой вязкостью, при повышенных температурах (до 1000°C) или в контролируемой атмосфере. Подходит для изучения интерфейсных свойств эмульсий и суспензий.

Ограничения: сложный математический анализ формы (требует специализированного ПО, такого как DSA или OpenDrop), чувствителен к гравитации и объему капли (оптимально 5-20 мкл). Не применим напрямую к твердым поверхностям, но комбинируется с другими методами.

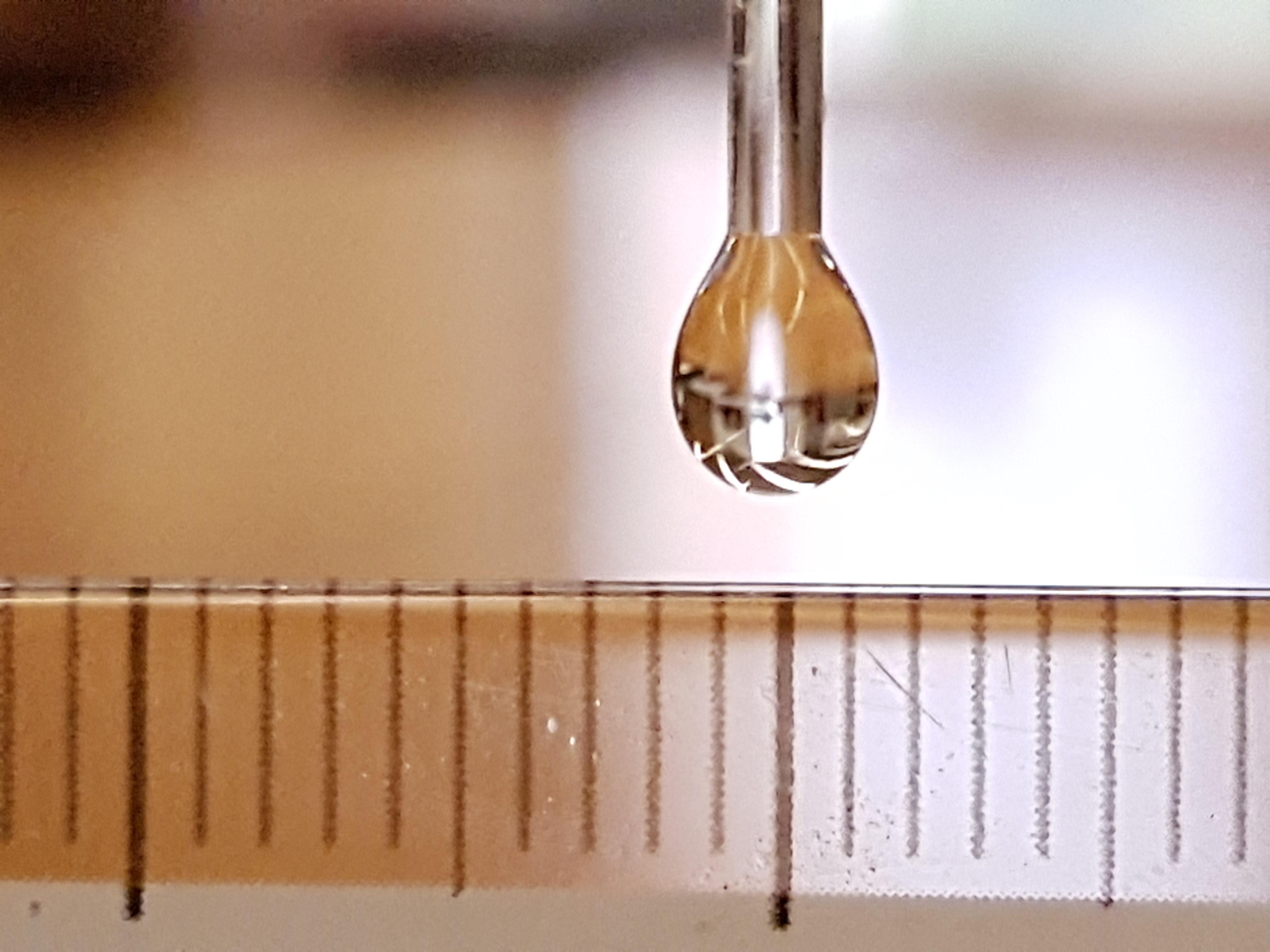

На изображении показана висячая капля, форма которой деформируется под влиянием поверхностного натяжения и гравитации.

Дополнительные методы

• Метод капиллярного подъема (Capillary Rise Method): Используется для пористых материалов. Жидкость поднимается в капилляре, и высота h связана с углом: h=2γLVcos⁡θρgr h = \frac{2 \gamma_{LV} \cos \theta}{\rho g r} h=ρgr2γLV​cosθ​, где r — радиус капилляра. Преимущества: простота для порошков и тканей. Ограничения: assumes идеальный капилляр, не учитывает вязкость.
• Метод наклонной пластины (Tilting Plate Method): Поверхность с каплей наклоняется до скатывания, измеряя advancing и receding углы. Идеален для оценки гистерезиса на реальных поверхностях. Точность: ±2-5°.
• Оптические методы с интерферометрией: Для высокоточных измерений (до 0.01°) на микроуровне, используются в нанотехнологиях.

Вычисление физических величин на основе краевого угла

Краевой угол служит основой для расчета множества производных параметров, что делает его универсальным инструментом в поверхностной физике. Зная θ и γLV \gamma_{LV} γLV​ (из независимых измерений), можно вычислить:

• Поверхностное натяжение интерфейсов: Из уравнения Юнга: γSL=γSV−γLVcos⁡θ \gamma_{SL} = \gamma_{SV} - \gamma_{LV} \cos \theta γSL​=γSV​−γLV​cosθ. Для систем с несколькими жидкостями (Owens-Wendt method) рассчитывается полярная и дисперсионная компоненты.
• Свободная поверхностная энергия твердого тела (γSV \gamma_{SV} γSV​): Используя Zisman plot (график cos⁡θ \cos \theta cosθ vs γLV \gamma_{LV} γLV​) для серии жидкостей, экстраполируется критическое поверхностное натяжение.
• Работа адгезии (Work of Adhesion, W_a): Wa=γLV(1+cos⁡θ) W_a = \gamma_{LV} (1 + \cos \theta) Wa​=γLV​(1+cosθ). Это量化 адгезию между жидкостью и твердым телом, важно для покрытий и клеев.
• Работа когезии (Work of Cohesion, W_c): Wc=2γLV W_c = 2 \gamma_{LV} Wc​=2γLV​, сравнивается с W_a для оценки смачиваемости.
• Спрединг коэффициент (Spreading Coefficient, S): S=γSV−γSL−γLV=γLV(cos⁡θ−1) S = \gamma_{SV} - \gamma_{SL} - \gamma_{LV} = \gamma_{LV} (\cos \theta - 1) S=γSV​−γSL​−γLV​=γLV​(cosθ−1). Если S > 0, жидкость полностью растекается.

Для шероховатых поверхностей модели Вензеля позволяют рассчитывать эффективную энергию. В комбинации с другими методами (например, калориметрией) вычисляется энтальпия и энтропия смачивания. Погрешности в θ (±1°) приводят к ошибкам в γSL \gamma_{SL} γSL​ до 5-10%.

Примеры применения

В практике краевой угол измеряется для оценки свойств материалов в различных отраслях.

• Материаловедение: На гидрофильной поверхности (θ ≈ 30°, например, чистое стекло) вода растекается, что полезно для адгезии покрытий и печати. На гидрофобной (θ ≈ 120°, тефлон) — отталкивает жидкость, используется в антипригарных покрытиях.

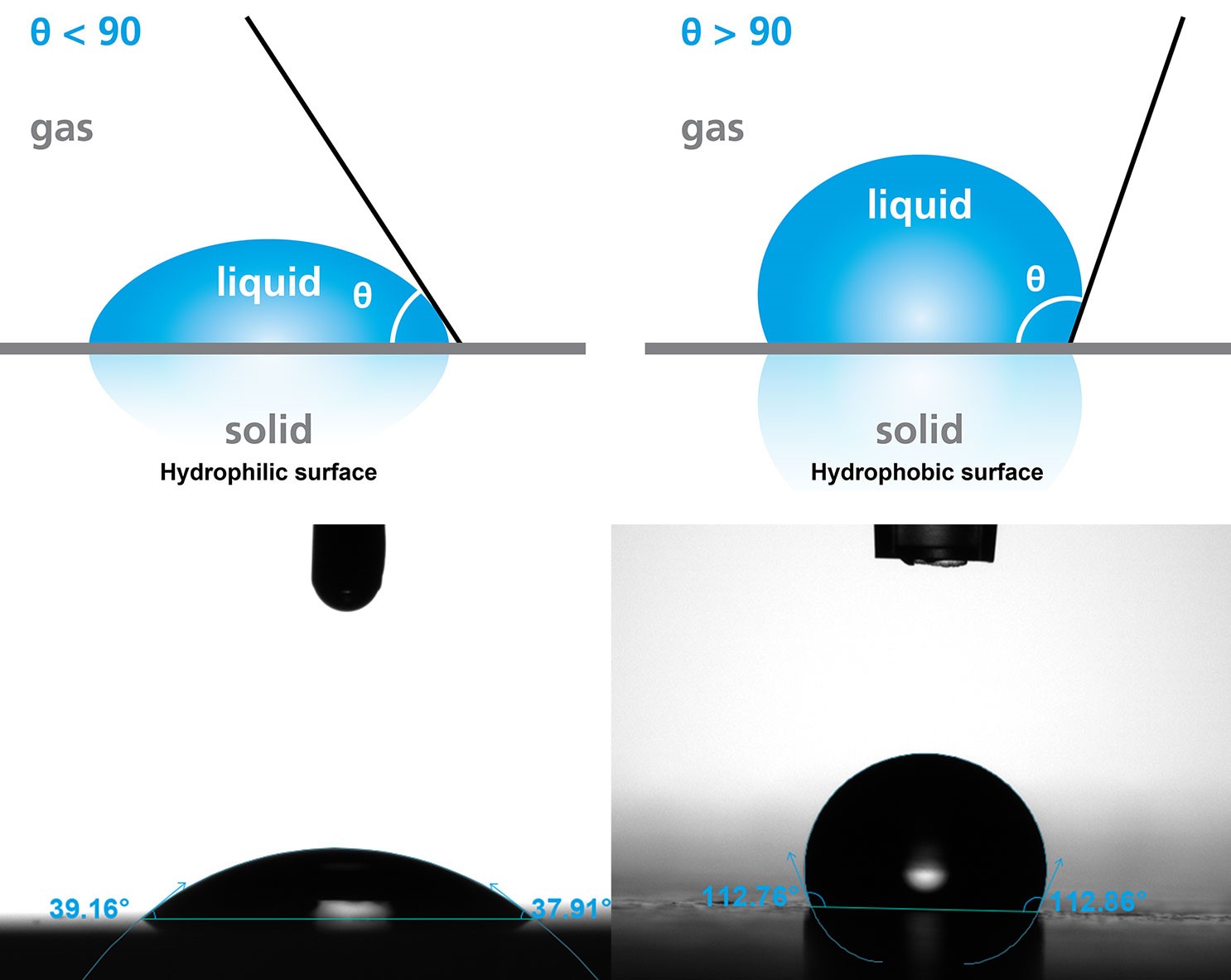

Здесь показан пример гидрофильной поверхности с низким углом и гидрофобной с высоким, включая реальные фото капель.

• Нанотехнологии: Для супергидрофобных поверхностей, как у листьев лотоса (θ > 150°), обеспечивается эффект самоочищения. Измерения комбинируются с SEM для анализа микроструктуры.
• Биомедицина: На имплантатах (титан с θ ≈ 60°) предсказывается биосовместимость и адгезия клеток. Высокий гистерезис указывает на риск тромбообразования.
• Нефтехимия: Анализ смачиваемости пород (θ для нефть/вода) определяет эффективность извлечения нефти методом водного заводнения. Низкий θ способствует вытеснению.
• Фармацевтика: Для таблеток измеряется смачиваемость для оптимизации растворения. В косметике — для кремов и лосьонов.
• Экология: Оценка смачиваемости почв для моделирования загрязнения.

Измерение краевого угла смачивания — мощный инструмент для характеристики поверхностей и расчета ключевых физических величин, таких как поверхностное натяжение и энергия адгезии. Выбор метода (от простого sessile drop до сложных динамических) зависит от конкретной задачи, но все они требуют строгого контроля условий (температура, влажность, чистота). Для профессионалов рекомендуется комбинировать методы с другими техниками, такими как AFM, XPS или спектроскопией, для полной картины поверхностных свойств. Дальнейшие исследования в этой области, включая AI-анализ изображений и микроfluidику, открывают пути к новым материалам с контролируемой смачиваемостью, от умных покрытий до биомиметических систем.
