Современные технологии в энергетике, микроэлектронике и материаловедении требуют точного анализа электрических и термоэлектрических свойств материалов. От разработки эффективных термоэлектрических генераторов до контроля качества полупроводниковых пластин — все этапы сопровождаются комплексными измерениями с использованием специализированного оборудования. В этой статье мы рассмотрим ключевые методики и приборы для анализа электрических свойств материалов, включая измерение коэффициента Зеебека, удельного сопротивления, эффекта Холла и методом частотной терморефлектометрии.
Термоэлектрические свойства материалов и коэффициент Зеебека
Термоэлектрические материалы способны преобразовывать тепловую энергию в электрическую (эффект Зеебека) и наоборот (эффект Пельтье). Ключевым параметром, определяющим эффективность такого преобразования, является коэффициент Зеебека (S), измеряемый в мкВ/К. Он характеризует термоэлектродвижущую силу, возникающую при градиенте температуры в материале.
Современные анализаторы термоэлектрических характеристик позволяют одновременно измерять коэффициент Зеебека и электропроводность в широком температурном диапазоне — от криогенных температур (-100°С) до 1150°С. Наиболее распространенные коммерческие системы включают:
- Установки серии ZEM (ULVAC-Riko) — используют метод наклона для извлечения коэффициента Зеебека из стационарных измерений

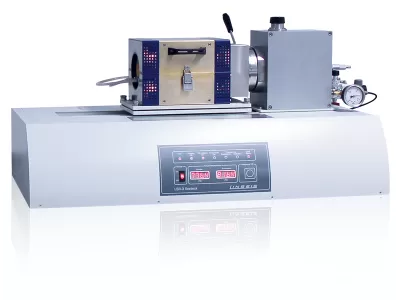

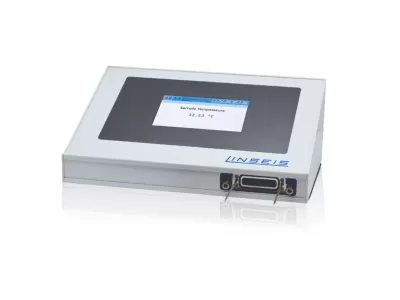

- Системы LSR (LINSEIS) — позволяют измерять как коэффициент Зеебека, так и удельное электрическое сопротивление в одном эксперименте
- Анализаторы SBA 458 Nemesis (Netzsch) — обеспечивают высокоточные измерения термоэлектрических параметров с минимальной погрешностью
Важно отметить, что точность измерений коэффициента Зеебека коммерческими приборами требует соблюдения строгих методических рекомендаций для получения надежных результатов.
Измерение удельного сопротивления: контактные и бесконтактные методы
Удельное электрическое сопротивление (ρ) — фундаментальный параметр, определяющий проводящие свойства материала. Для его измерения применяются два основных подхода:
Контактные методы
- 4-зондовый (четырехточечный) метод — наиболее распространенный способ измерения объемного удельного сопротивления, исключающий влияние контактного сопротивления
- Метод ван дер Пау — специализированный четырехзондовый метод для измерения плоскостного удельного сопротивления и коэффициента Холла в образцах произвольной формы
Бесконтактные методы
- Вихретоковый анализ — позволяет измерять удельное сопротивление без физического контакта с образцом, что критично для чувствительных материалов
- Метод атомно-силовой микроскопии — обеспечивает локальное картирование удельного сопротивления с нанометровым разрешением
Современные универсальные установки совмещают измерение коэффициента Зеебека и удельного сопротивления в одном приборе, что значительно ускоряет комплексную характеристику термоэлектрических материалов.

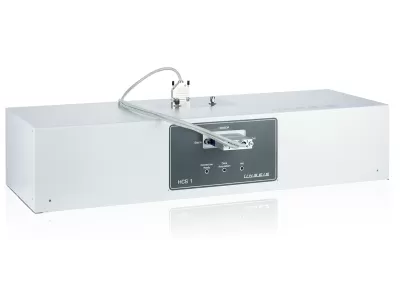

Системы измерения эффекта Холла: анализ носителей заряда
Эффект Холла — явление возникновения поперечной разности потенциалов в проводнике при протекании тока в присутствии магнитного поля. На его основе работают специализированные системы для определения:
- Концентрации носителей заряда (электронов или дырок)
- Типа проводимости (n- или p-тип)
- Подвижности носителей заряда
- Удельного сопротивления
Современные приборы для измерения эффекта Холла (например, системы серии HMS от Ecopia) обеспечивают полностью автоматизированные измерения в диапазоне температур от 77 К до 500 К при магнитных полях до 2 Тл. Такие установки применяются как для фундаментальных исследований полупроводниковых материалов, так и для контроля качества в производстве микроэлектронных компонентов.

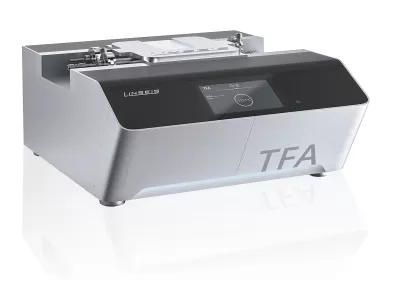

Частотная терморефлектометрия (FDTR): передовой метод анализа тепловых свойств

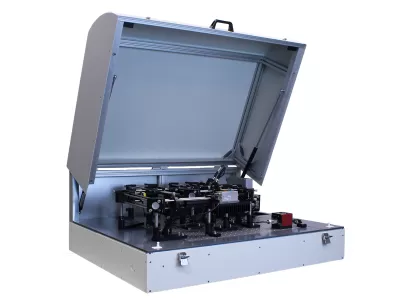

Частотная терморефлектометрия (Frequency-Domain Thermoreflectance, FDTR) — это бесконтактная лазерная методика для измерения тепловых свойств тонких пленок и многослойных структур. В отличие от традиционных методов, FDTR позволяет:
- Измерять теплопроводность тонких пленок толщиной от нескольких нанометров до микрон
- Определять тепловое сопротивление на границах раздела фаз
- Проводить тепловую микроскопию с микронным разрешением
- Анализировать как однородные материалы, так и сложные многослойные структуры
Принцип метода основан на модуляции мощности накачивающего лазера с определенной частотой и измерении соответствующего изменения отражательной способности поверхности образца (терморефлектанса). Из анализа фазового сдвига и амплитуды сигнала извлекаются тепловые параметры материала.
Современные системы FDTR особенно востребованы в исследованиях термоэлектрических наноструктурированных материалов, где теплопроводность играет ключевую роль в определении термоэлектрической эффективности (фигуры заслуги ZT).
Выбор подходящего оборудования: практические рекомендации
При выборе прибора для анализа электрических свойств материалов следует учитывать:
- Температурный диапазон — от криогенных (-196°С) до высокотемпературных (до 1500°С) измерений
- Тип образцов — объемные материалы, тонкие пленки, наноструктуры
- Необходимые параметры — требуется ли комплексное измерение (Зеебек + сопротивление + теплопроводность) или фокус на одном параметре
- Точность измерений — коммерческие системы обеспечивают погрешность 3–7% в зависимости от методики
- Автоматизация — современные приборы поддерживают программное управление и автоматическую обработку данных
Для лабораторий, занимающихся разработкой термоэлектрических материалов, оптимальным решением являются универсальные анализаторы (типа ZEM-3, LSR-3 или SBA 458), совмещающие измерение коэффициента Зеебека и удельного сопротивления. Для исследований полупроводниковых структур предпочтительны системы на основе эффекта Холла с возможностью температурных и магнитных измерений. При работе с тонкопленочными материалами незаменимы установки FDTR для анализа тепловых свойств на наноуровне.
Развитие приборов для анализа электрических свойств материалов идет по пути повышения точности, расширения функциональности и интеграции методик. Современные тенденции включают:
- Комбинированные системы, измеряющие электрические, термоэлектрические и тепловые свойства в одном эксперименте
- Улучшение точности измерений коэффициента Зеебека до уровня ниже 3%
- Развитие методов локального зондирования (нано-Холл, сканирующая терморефлектометрия)
- Интеграция ИИ для автоматической обработки данных и коррекции систематических погрешностей
Инвестиции в современное измерительное оборудование становятся ключевым фактором успеха в разработке новых термоэлектрических материалов для зеленой энергетики, эффективных полупроводниковых структур и наноэлектронных устройств будущего. Правильный выбор прибора позволяет не только получить точные данные, но и значительно ускорить цикл исследований и разработок в области материаловедения.
