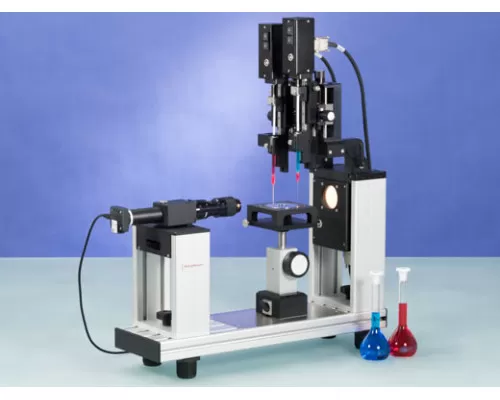

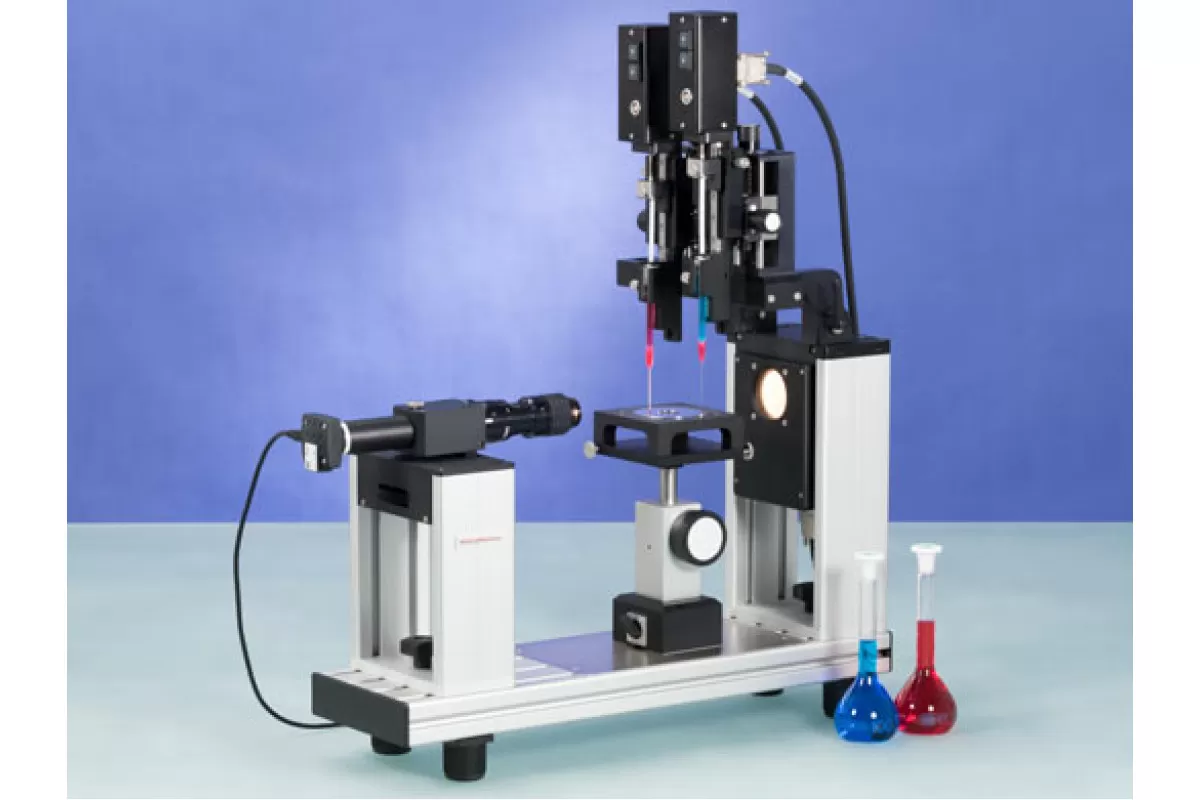

Анализатор краевого угла смачивания OCA 15EC: точность, простота и мобильность
Оптический анализатор краевого угла смачивания OCA 15EC от компании DataPhysics Instruments представляет собой базовую, но профессиональную систему для измерения угла смачивания и анализа формы капли. Несмотря на статус «входного уровня», прибор обеспечивает высокую точность, надежность и гибкость благодаря модульной конструкции и передовым компонентам.
OCA 15EC идеально подходит для лабораторий, где требуется качественный контроль смачиваемости материалов — от полимерных покрытий и металлов до стекла, керамики и текстиля. Благодаря компактности и возможности быстрой разборки, система легко транспортируется и хранится в специальном кейсе, что делает её удобной как для стационарного, так и для выездного использования.
Основные особенности OCA 15EC
- Подвижный магнитный столик — свободное перемещение по осям X и Y с фиксацией магнитной базой; точная регулировка по оси Z с помощью ручного микромеханизма.
- Высококачественная оптика — 6,5-кратный зум-объектив с ручной точной фокусировкой и возможностью изменения угла наблюдения.
- Современная видеосистема — камера с интерфейсом USB 3 обеспечивает резкие изображения капель даже при высокой скорости записи.
- Гибкая система дозирования — совместимость с одинарной (SD-DM) или двойной (DD-DM) системой прямого дозирования, работающей с электронными шприцевыми модулями ESr-N.
- Бесшланговое дозирование — прямая подача жидкости из шприца без трубок позволяет использовать одноразовые иглы и шприцы, минимизируя время подготовки и очистки.
- Стабильное освещение — светодиодная подсветка с ручной и программной регулировкой интенсивности и автоматической компенсацией температурного дрейфа.
- Мобильность — устройство легко разбирается (всего два винта со звёздочкой) и помещается в транспортный кейс.
Программное обеспечение dpiMAX
OCA 15EC работает под управлением современного программного обеспечения dpiMAX, разработанного специально для оптических систем серии OCA. Программа поддерживает:
- автоматическое распознавание контура капли и мгновенный расчет угла смачивания;
- анализ формы висящей капли по методу Young–Laplace для определения поверхностного натяжения;
- расчет поверхностной энергии твердых тел на основе данных по нескольким тестовым жидкостям (модели OWRK, Fowkes и др.);
- функцию Instant Replay — возможность «отмотать назад» запись, если важный момент был пропущен;
- автоматическое сохранение всех измерений и гибкую систему отчетов.
Интерфейс программы интуитивно понятен, поддерживает русский, английский, немецкий, французский и китайский языки и адаптируется под уровень пользователя — от новичка до эксперта.
Технические характеристики OCA 15EC
| Параметр | Значение |
|---|---|
| Диапазон измерения угла смачивания | 0° – 180° |
| Точность измерения угла | ±0,1° |
| Разрешение угла | ±0,01° |
| Диапазон измерения поверхностного натяжения | 0,01 – 2000 мН/м |
| Разрешение по поверхностному натяжению | ±0,01 мН/м |
| Оптическая система | 6,5-кратный зум-объектив с ручной фокусировкой (±6 мм) |
| Камера | USB 3, сенсор 1/3″, макс. разрешение 1440 × 1080 пикселей, до 227 кадров/с |
| Подсветка | Светодиодная, теплый белый (3000 К), с ручной и программной регулировкой |
| Перемещение столика (X × Y × Z) | 110 × 90 × 42 мм |
| Макс. масса образца | 3,0 кг (при заблокированной оси Z — до 15 кг) |
| Питание | 100–240 В, 50–60 Гц, 70 Вт |
| Габариты (Д × Ш × В) | 550 × 160 × 365 мм |
| Масса | 14 кг |
Аксессуары и расширяемость
Благодаря модульной архитектуре OCA 15EC легко адаптируется под любые задачи:
- Системы дозирования: SD-DM (одинарная), DD-DM (двойная), DDS-P (давление-управляемая для CMC и поверхностной энергии);
- Электронные шприцевые модули ESr-N — работают с одноразовыми и стеклянными шприцами объемом от 10 мкл;
- Электронная наклонная платформа TBU 100EC — для измерения динамического угла смачивания и угла скатывания;
- Термокамеры и Peltier-системы — для работы в диапазоне от –30 °C до +700 °C;
- Генераторы влажности HGC — контроль относительной влажности от 5% до 90%;
- Специальные держатели — для пленок, порошков, волокон, пластин и гибких образцов.
OCA 15EC — это не просто «базовая» модель, а полноценная исследовательская платформа, сочетающая доступность, точность и потенциал для дальнейшего развития.
