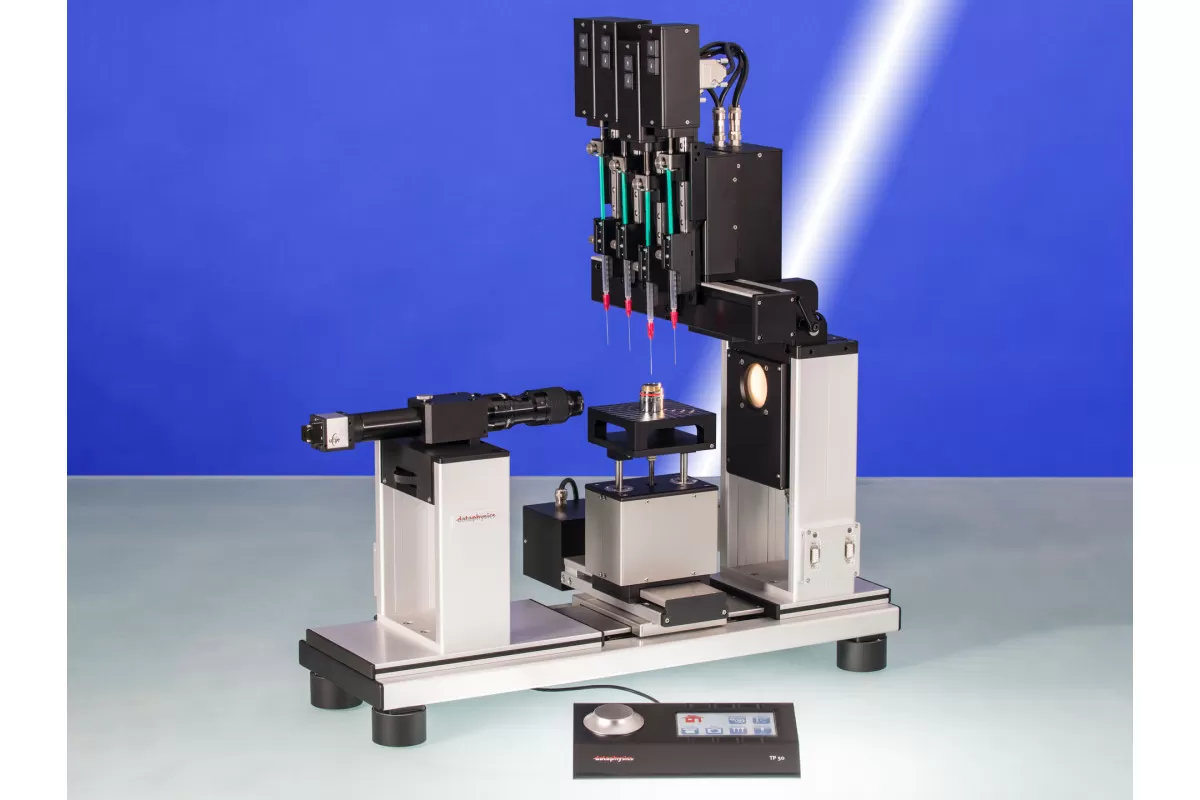

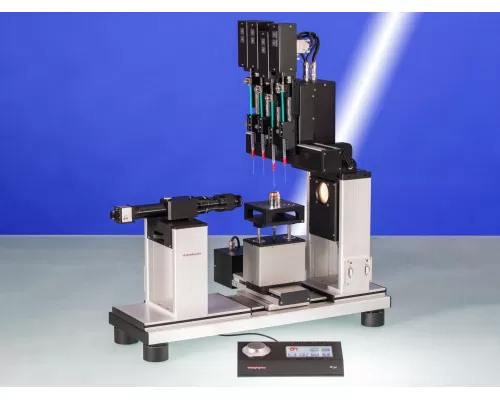

Автоматический анализатор краевого угла смачивания OCA 50 и OCA 50EC: полная автоматизация для промышленных и научных задач
Системы OCA 50 и OCA 50EC от компании DataPhysics Instruments представляют собой флагманские полностью автоматизированные решения в серии оптических анализаторов угла смачивания. Эти приборы разработаны для высокопроизводительного анализа смачиваемости твердых поверхностей и точного определения их поверхностной энергии без участия оператора.
Благодаря электронным прецизионным осям перемещения столика, системе многоканального дозирования и интеллектуальному программному обеспечению, OCA 50 позволяет проводить комплексное картирование даже крупногабаритных образцов — например, кремниевых пластин диаметром до 12 дюймов. Это делает его незаменимым инструментом в микроэлектронике, материаловедении, фармацевтике и производстве покрытий.
Основные особенности OCA 50 / OCA 50EC
- Полная трехосевая автоматизация — электронные высокоточные оси перемещения обеспечивают позиционирование образца по X, Y и Z с разрешением ±39 нм и скоростью до 21 мм/с.
- Многожидкостная автоматизация — совместимость с электронной системой дозирования DDE/x и до четырех модулей ESr-N позволяет одновременно использовать до четырех тестовых жидкостей.
- Автоматическое картирование поверхности — благодаря визуальной системе позиционирования капель и интуитивному интерфейсу автоматизации можно выполнять измерения в десятках точек на одном образце без участия человека.
- Поддержка крупных образцов — доступны поворотные столы с вакуумной фиксацией для картирования кремниевых пластин (6″, 8″, 12″).
- Высококачественная оптика — 6,5-кратный зум-объектив с ручной точной фокусировкой и регулируемым углом наблюдения.
- Высокоскоростная камера — USB 3, сенсор 2/3″, разрешение до 2048 × 1088 пикселей, частота до 4276 кадров/с.
- Панель управления TP 50 в комплекте — сенсорный экран и прецизионное колесо управления обеспечивают быстрый и удобный контроль даже в сложных экспериментах.
- Стабильное освещение — светодиодная подсветка с автоматической компенсацией температурного дрейфа.
Программное обеспечение dpiMAX
OCA 50 работает под управлением современного ПО dpiMAX, которое обеспечивает:
- автоматическое распознавание контура капли и мгновенный расчет угла смачивания;
- определение поверхностной энергии по методу OWRK, Fowkes, Wu и другим (поддержка ≥3 тестовых жидкостей);
- визуальное позиционирование капель и автоматическую генерацию маршрутов измерений;
- функцию Instant Replay — возможность «отмотать назад» запись, если важный момент был пропущен;
- автоматическое сохранение всех данных и генерацию отчетов в PDF или Excel;
- поддержку одно- и многокапельных измерений, включая одновременный анализ нескольких жидкостей.
Интерфейс программы поддерживает русский, английский, немецкий, французский и китайский языки и адаптируется под уровень пользователя — от новичка до эксперта.
Технические характеристики OCA 50 / OCA 50EC
| Параметр | Значение |
|---|---|
| Диапазон измерения угла смачивания | 0° – 180° |
| Точность измерения угла | ±0,1° |
| Разрешение угла | ±0,01° |
| Диапазон измерения поверхностного натяжения | 0,01 – 2000 мН/м |
| Разрешение по поверхностному натяжению | ±0,01 мН/м |
| Оптическая система | 6,5-кратный зум-объектив с ручной фокусировкой (±6 мм) |
| Камера | USB 3, сенсор 2/3″, макс. разрешение 2048 × 1088 пикселей, до 4276 кадров/с |
| Подсветка | Светодиодная, теплый белый (3000 К), с ручной и программной регулировкой |
| Перемещение столика (X × Y × Z) | 100 × 105 × 50 мм |
| Скорость перемещения (X/Y/Z) | 75 нм/с … 18–21 мм/с |
| Разрешение позиционирования | ±39 нм |
| Макс. масса образца | 10 кг |
| Питание | 100–240 В, 50–60 Гц, 70 Вт |
| Габариты (Д × Ш × В) | 680 × 310 × 370 мм |
| Масса | 26 кг (OCA 50) / 28 кг (OCA 50EC) |
Аксессуары и расширяемость
- Системы дозирования: DDE/x (до 4 шприцев), нанолитровая и пиколитровая системы для микрообъектов;
- Поворотные столы с вакуумной фиксацией — для картирования кремниевых пластин;
- Электронные наклонные платформы TBU 100/100EC — для измерения угла скатывания и гистерезиса;
- Термокамеры — от –30 °C до +700 °C (включая Peltier TPC 160U и электрические TEC 700U);
- Генераторы влажности HGC — контроль относительной влажности от 5% до 90%;
- Topview Video System (TVS) — анализ капель сверху для труднодоступных участков;
- Специальные держатели — для пленок, порошков, волокон, гибких и микроструктурированных образцов.
OCA 50 и OCA 50EC — это не просто приборы, а полноценные автоматизированные лаборатории для надежного, воспроизводимого и высокопроизводительного анализа поверхностных свойств материалов.
