Тензиометр вращающейся капли SVT 25: измерение сверхнизких межфазных натяжений

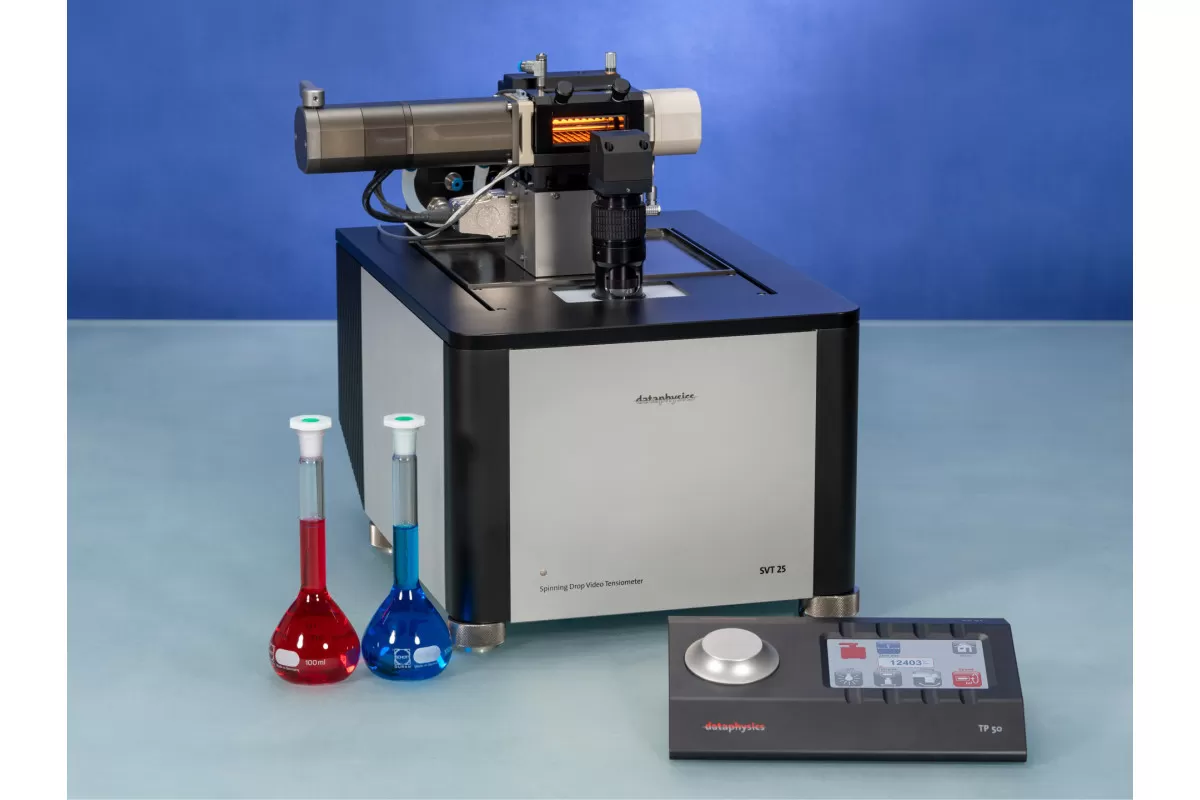

Тензиометр вращающейся капли SVT 25 от компании DataPhysics Instruments — это компактный и высокоточный оптический прибор, предназначенный для измерения чрезвычайно низких и ультранизких межфазных натяжений (от 10⁻⁶ до 2·10³ мН/м). Устройство основано на методе анализа контура капли во вращающемся капилляре и идеально подходит для исследований в области разработки микрэмульсий, повышения нефтеотдачи (EOR), а также изучения реологических свойств интерфейсов.
В отличие от классических методов, где капля подвергается воздействию гравитации, в SVT 25 капля помещается внутрь горизонтального капилляра, который вращается с высокой скоростью. Под действием центробежной силы более плотная жидкость выталкивается к стенкам капилляра, а менее плотная капля растягивается вдоль оси вращения, принимая цилиндрическую форму. Межфазное натяжение противодействует увеличению площади поверхности, и именно по равновесной форме капли можно точно рассчитать его значение.
Применение в нефтедобыче и разработке микрэмульсий
Ультранизкие межфазные натяжения характерны для термодинамически стабильных микрэмульсий, состоящих из воды, масла и поверхностно-активных веществ (ПАВ). Такие системы широко применяются в технологиях увеличения нефтеотдачи (Enhanced Oil Recovery, EOR), где критически важно минимизировать сопротивление между нефтью и вытесняющей фазой.
SVT 25 позволяет проводить измерения при температурах до 130 °C даже с водными растворами благодаря специально спроектированному капилляру с повышенной прочностью. Это особенно важно, поскольку пластовые температуры в нефтяных месторождениях могут значительно превышать точку кипения воды.
Изучение межфазной реологии
Помимо статического межфазного натяжения, SVT 25 способен анализировать динамическое поведение интерфейса — так называемую межфазную реологию. Изменяя скорость вращения капилляра (например, по синусоидальному закону), можно искусственно изменять площадь межфазной поверхности и наблюдать, как быстро ПАВ адсорбируются или десорбируются на границе раздела фаз.
Это позволяет определять такие параметры, как дилатационная упругость и вязкость интерфейса, что имеет ключевое значение при разработке эмульсий, пен, капсул и других сложных систем.
Технические характеристики SVT 25
| Параметр | Характеристика |
|---|---|
| Диапазон измерения межфазного натяжения | 1·10⁻⁶ … 2·10³ мН/м |
| Разрешение измерения | 1·10⁻⁶ мН/м |
| Методы расчёта | Модели Воннегута, Кайяса–Шехтера–Уэйда, Юнга–Лапласа |
| Диапазон скорости вращения | 0 … 20 000 об/мин |
| Разрешение скорости вращения | ±0,001 об/мин |
| Стабильность скорости (долгосрочные эксперименты) | ±0,5 об/мин |
| Максимальное ускорение | 500 об/с² |
| Период осцилляции | 0,5 с … ∞ |
| Оптическая система | 6,5-кратный зум-объектив с плавной фокусировкой (0,7–4,5×) |
| Камера | USB 3, сенсор 2/3″, макс. разрешение 2048 × 1088 пикс. при 180 кадр/с, до 3250 кадр/с при 2048 × 60 пикс. |
| Стол образца | Моторизованный наклонный стол, диапазон ±15°, разрешение ±0,0023° |
| Диапазон температур | –30 °C … +180 °C (в зависимости от типа термоконтроля) |
| Системы термоконтроля |
|
| Измерение температуры | Pt100, диапазон –60…+450 °C, точность ±0,01 К |
| Управление | Панель TP 50 и программное обеспечение SVTSoftware |
| Габариты (Д × Ш × В) | 420 × 290 × 370 мм |
| Вес | 25 кг |
| Питание | 100–240 В переменного тока, 50/60 Гц, макс. 200 Вт |
Программное обеспечение и модульные возможности
- SVTS 20 — измерение межфазного натяжения с автоматической калибровкой увеличения, компенсацией плотности и показателя преломления, статистическим анализом ошибок.
- SVTS 21 — осцилляционные эксперименты для определения дилатационной упругости и вязкости интерфейса.
- SVTS 22 — анализ капсул и мембран, покрывающих каплю, с расчётом деформации и механических напряжений.
Ключевые преимущества SVT 25
- Высочайшая чувствительность — измерение натяжений до 10⁻⁶ мН/м.
- Быстрая замена капилляров — в том числе одноразовые стеклянные трубки для предотвращения перекрёстного загрязнения.
- Лёгкая очистка — съёмные окна измерительной ячейки фиксируются всего двумя винтами.
- Автоматическое отслеживание капли — подвижная камера следует за перемещением капли при изменении наклона.
- Поддержка экстремальных условий — работа при температурах до 180 °C и давлениях, достаточных для супернагретых водных растворов.
