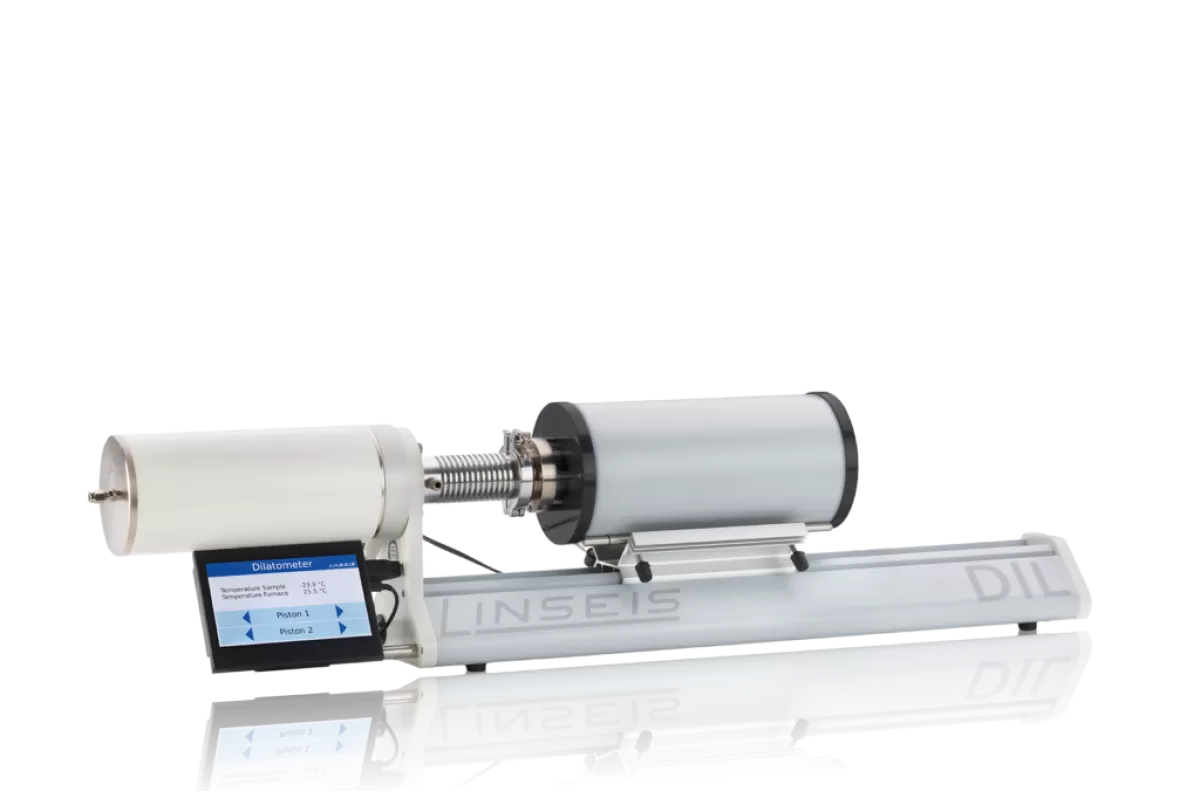

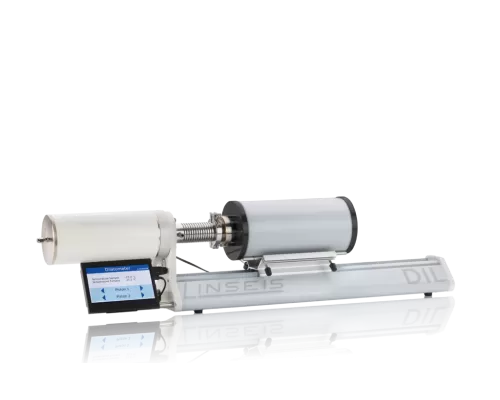

Нагревательный микроскоп DIL L74 HM: термооптический анализ материалов от –100 °C до 2000 °C
Нагревательный микроскоп DIL L74 HM от LINSEIS — это высокоточное лабораторное оборудование для термооптического исследования поведения материалов при экстремальных температурах и в различных атмосферах. Прибор объединяет функции микроскопии, дилатометрии и измерения смачиваемости, что делает его универсальным инструментом для научных и промышленных лабораторий, работающих с керамикой, шлаками, сталями, эмалями, припоями и другими материалами.
Ключевая особенность DIL L74 HM — возможность проведения бесконтактных измерений в широком диапазоне температур (от –100 °C до 2000 °C) в условиях вакуума (до 10⁻⁵ мбар) или контролируемых газовых сред (инертных, окислительных, восстановительных). Это открывает доступ к исследованию процессов, недоступных для традиционных контактных методов, таких как плавление, спекание, смачивание расплавами и фазовые переходы в реальном времени.
Основные области применения
- Определение характеристик плавления золы (угольной, биозолы) по стандартам DIN 51730, ISO 540, CEN/TS 15404;
- Анализ спекания керамических материалов (рефракторных, зуботехнических, специальных);
- Измерение угла смачивания между твёрдыми телами и расплавами;
- Исследование поведения припойных паст, флюсов и стекол при нагреве;
- Оценка термического расширения твёрдых тел и объёмных изменений расплавов;
- Построение кривых вязкости и определения характерных температур (температура размягчения, сферичности, полусферичности, течения).
Технологические преимущества
DIL L74 HM оснащён:
- Высокоразрешающей цветной камерой с автоматической фокусировкой — разрешение до 1 мкм на поле зрения 10 × 14 мм²;
- Источником поляризованного света для улучшения контрастности и детализации микроструктуры;
- Вакуумно-плотной камерой с возможностью подключения турбомолекулярного насоса;
- Гибкой системой управления атмосферой — совместимость с любыми газами в полном температурном диапазоне.

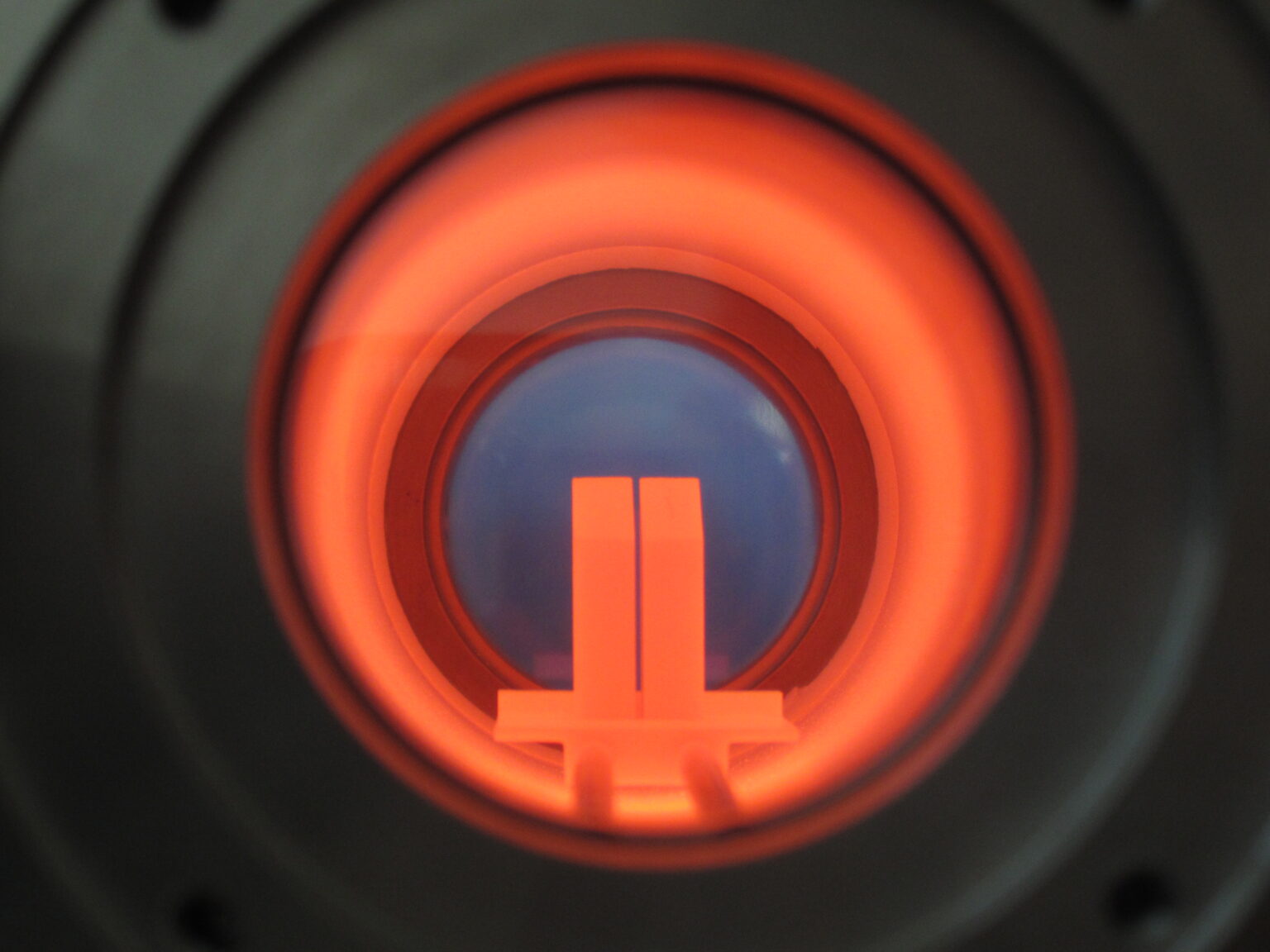

Благодаря бесконтактному принципу измерения исключается механическое воздействие на образец, что особенно важно для хрупких, вязких или коррозионно-активных материалов.
Программное обеспечение и автоматический анализ
ПО LINSEIS обеспечивает не только запись видео и изображений в реальном времени, но и автоматическую обработку данных:
- Расчёт угла смачивания по контуру капли;

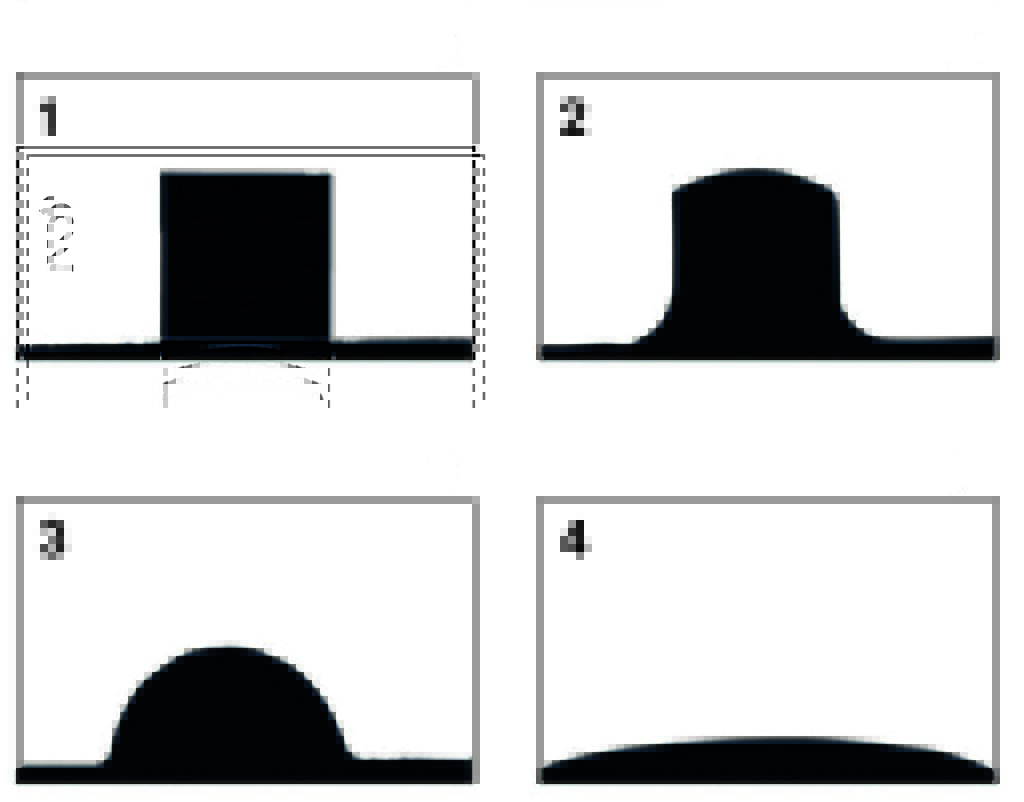

- Определение характерных температур по форме образца (в соответствии с DIN 51730):
• Температура размягчения (округление краёв),
• Температура сферичности,
• Температура полусферичности,
• Температура течения; - Морфометрический анализ: высота, ширина, площадь, круглость, соотношение H/W;
- Экспорт данных в Excel и ASCII, наложение кривых, статистическая обработка;
- Управление печью по событиям (например, остановка при достижении заданной формы).
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | DIL L74 HM |
| Тип измерения | Оптическое, бесконтактное |
| Температурный диапазон | –100 °C … 500 °C (низкотемпературная конфигурация) RT … 500 / 1000 / 1500 / 2000 °C (в зависимости от печи) |
| Точность измерения | до 1 мкм |
| Поле зрения | 10 × 14 мм² |
| Атмосфера | Инертная, окислительная, восстановительная, вакуум (опционально) |
| Вакуум | до 10⁻⁵ мбар |
| Скорость нагрева | 0,01 – 100 K/мин (зависит от конфигурации печи) |
| Стандарты | ASTM D1857, ISO 540, DIN 51730, CEN/TS 15404, BS 1016, NF M03-048, IS 12891 и др. |
| Интерфейс | USB |
| Дополнительно | Оптические пакеты для измерения КТР и микроскопии (опционально) |
Практическая значимость
DIL L74 HM незаменим при разработке новых материалов, где критически важны:
- Температурная стабильность (например, для огнеупоров);
- Совместимость фаз при спекании (керамика, композиты);
- Смачиваемость при пайке или покрытии;
- Поведение золы в энергетических установках (прогнозирование шлакообразования).
Прибор позволяет не только наблюдать процессы в реальном времени, но и количественно оценивать их, что делает его мощным инструментом для R&D и контроля качества.
