Автоматический измеритель топливных отложений DR10

Автоматический измеритель отложений DR10: точная оценка термостабильности авиационного топлива

Прибор DR10 от компании AD Systems — это первый в мире коммерческий автоматический измеритель толщины отложений на нагревательных трубках, разработанный для оценки термической окислительной стабильности авиационного топлива в соответствии со стандартом ASTM D3241. С 2014 года методика, реализованная в DR10, признана референсным (арбитражным) методом в спецификациях авиационного топлива, включая ASTM D1655, D7566 и DEF STAN 91-091.

Принцип работы

DR10 использует метод спектральной рефлектометрии (интерферометрический анализ). Свет от мощного источника направляется через оптоволоконный зонд на поверхность нагревательной трубки, использованной в испытании по ASTM D3241. Отражённый свет собирается и передаётся в спектрометр, где программное обеспечение в реальном времени анализирует интерференционные полосы, возникающие из-за наличия отложений. На основе этого анализа вычисляется точная толщина отложений в нанометрах.

Операция и удобство использования

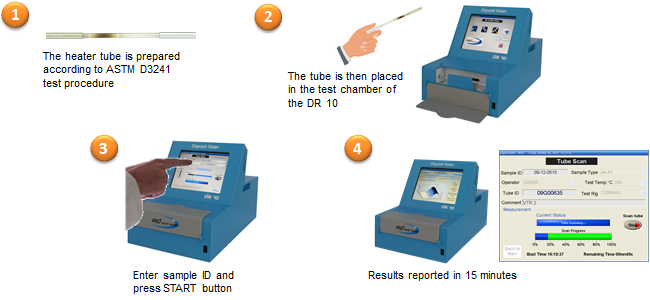

Работа с DR10 проста и занимает менее 5 минут:

1. Подготовленная по ASTM D3241 нагревательная трубка помещается в измерительную камеру.
2. Оператор вводит идентификатор образца и номер трубки (автоматически считывается встроенной камерой).
3. Нажимается кнопка «Пуск» — начинается автоматическое сканирование.

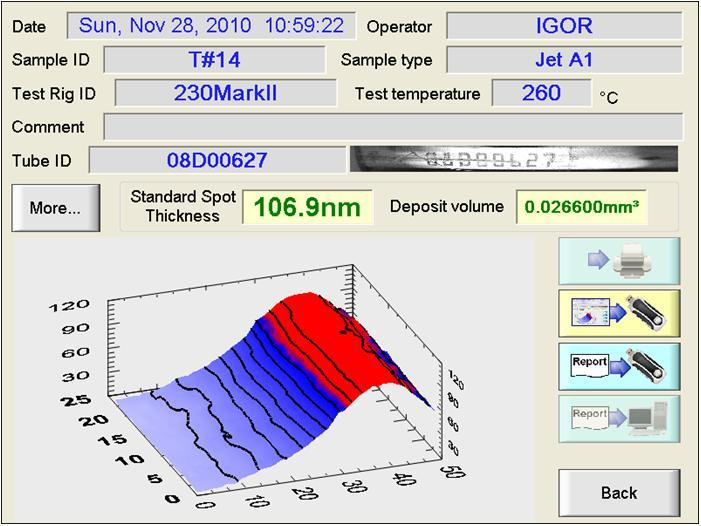

Прибор оснащён цветным сенсорным экраном и не требует ручной калибровки или оптической настройки. Все данные сохраняются в базе, могут быть распечатаны, экспортированы на USB или переданы в LIMS.

Ключевые особенности

• Референсный метод (ITR) по ASTM D3241 — официально признан в международных стандартах.
• Высокая точность: измерение толщины отложений до 1200 нм с разрешением до 1 нм.
• Быстрое сканирование: 1200 точек за 5 минут (или 3 минуты в ускоренном режиме).
• Полная прослеживаемость: автоматическая фиксация ID образца, типа топлива, температуры испытания и оператора.
• Интеграция с TO10: автоматическая передача результатов в установку термического окисления для формирования полного отчёта.
• Сертифицированные эталоны: контрольные трубки с двумя аттестованными значениями толщины, соответствующие требованиям ISO/IEC 17025.

Области применения

DR10 незаменим для:

• лабораторий контроля качества авиационного топлива (Jet A-1, JP-8 и др.);
• НИИ и производственных предприятий, разрабатывающих новые виды топлива;
• сертификационных центров, где требуется объективная и воспроизводимая оценка термостабильности.

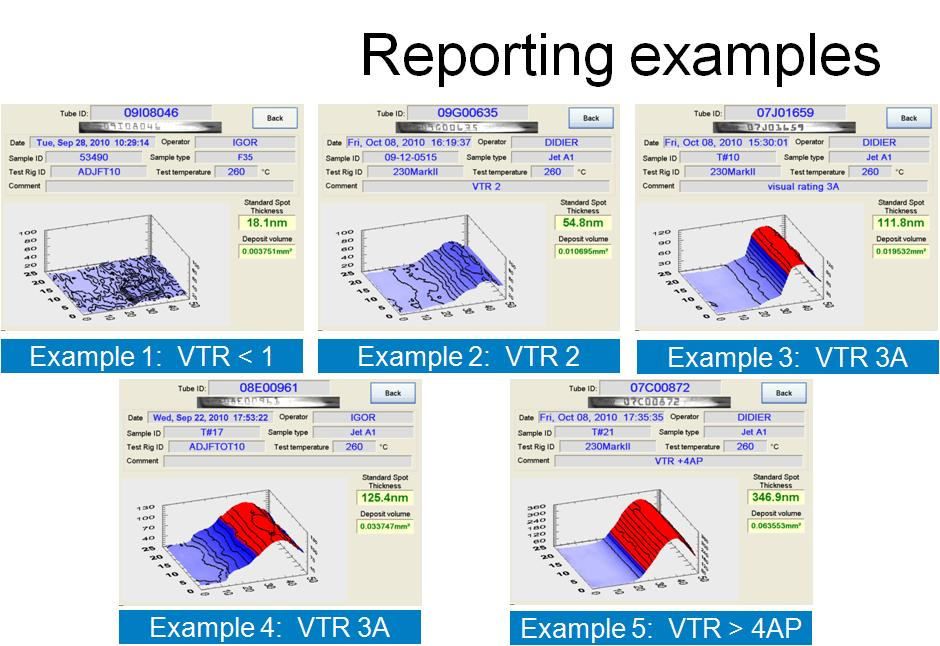

При превышении предельного значения толщины отложений (85 нм) результат автоматически выделяется красным цветом — это помогает оперативно выявлять несоответствующие образцы.

Технические характеристики DR10

DR10 — это надёжное, компактное и полностью автоматизированное решение для объективной оценки термостабильности авиационного топлива. Благодаря высокой точности, соответствию международным стандартам и интеграции с системами управления качеством, он стал незаменимым инструментом в современных лабораториях по всему миру.
