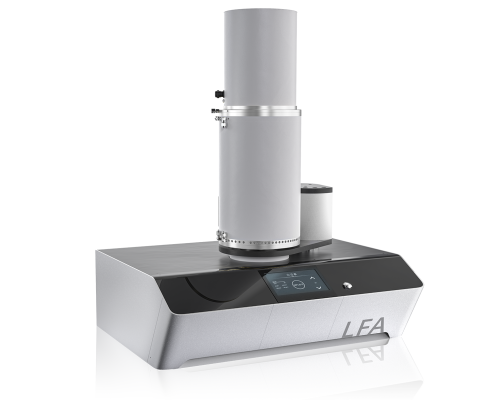

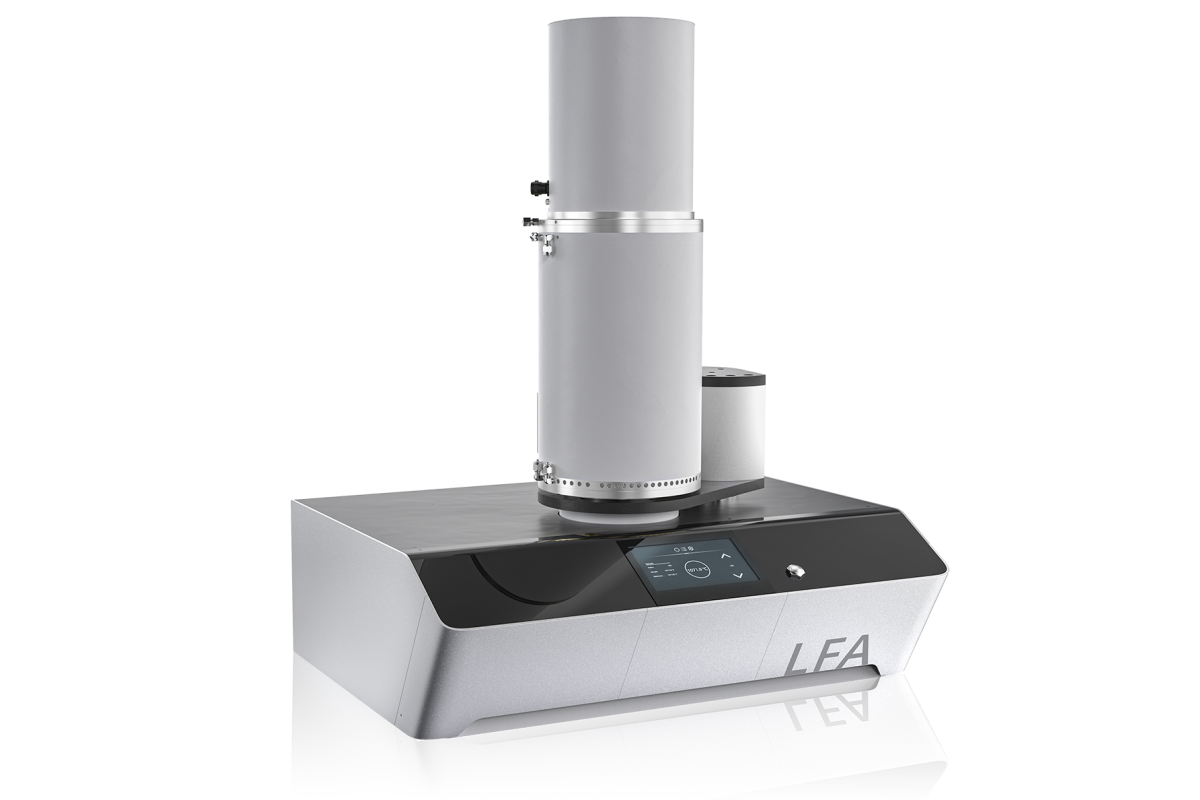

Анализатор методом лазерной вспышки LFA L52 — точность, гибкость и инновации в измерении термофизических свойств
Анализатор методом лазерной вспышки LFA L52 от компании LINSEIS представляет собой передовое решение для определения теплопроводности, температуропроводности и удельной теплоемкости широкого спектра материалов — от твердых тел и керамики до порошков, паст, расплавов и тонких пленок. Прибор сочетает в себе высокую точность, соответствие международным стандартам и уникальную модульность, позволяя адаптировать систему под любые исследовательские и промышленные задачи.
Благодаря вертикальной компоновке (источник лазера снизу, образец по центру, ИК-детектор сверху), система обеспечивает равномерное освещение образца и минимизацию градиентов температуры, что критически важно для получения воспроизводимых результатов. Метод лазерной вспышки, реализованный в LFA L52, является абсолютным — он не требует калибровки и соответствует стандартам ASTM E1461, DIN 30905 и DIN EN 821.
Технические характеристики LFA L52
| Параметр | Значение |
|---|---|
| Диапазон температур | –125 / –100 °C до 500 °C (LT) до 1250 / 1600 °C до 2000 / 2400 / 2800 °C |
| Скорость нагрева | 0,01 – 50 К/мин (LT/1250/1600) 0,01 – 100 К/мин (2000/2400/2800) |
| Температуропроводность | 0,01 – 2000 мм²/с |
| Теплопроводность | 0,1 – 4000 Вт/(м·К) |
| Точность | Температуропроводность: ±2,4% Удельная теплоемкость: ±5% |
| Воспроизводимость | Температуропроводность: ±1,9% Удельная теплоемкость: ±3% |
| Источник импульса | Nd:YAG-лазер до 25 Дж/имп. Ширина импульса: 50 – 5000 мкс Энергия импульса: программно регулируемая |
| ИК-детектор | InSb (охлаждение ЖН₂): ≥ комнатной температуры MCT (термоэлектрическое охлаждение): ≥ комнатной температуры MCT (охлаждение ЖН₂): –125 °C до 500 °C |
| Атмосфера измерения | Вакуум, инертная, восстановительная, окислительная |
| Вакуум | до 10⁻³ мбар (двухступенчатый насос) до 10⁻⁵ мбар (турбомолекулярный насос) |
| Частота сбора данных | 2,5 МГц |
| Контроль газа | Ручной или с помощью массового расходомера (MFC) |
| Типы держателей образцов | Круглые, квадратные, для порошков, паст, жидкостей, ламелей, многослойных структур, волокон, пленок, с механическим давлением и для измерений «in-plane» |
| Размеры образцов | Ø 3 / 5 / 6 / 8 / 10 / 12,7 / 25,4 мм или 3×3 / 5×5 / 6×6 / 10×10 / 20×20 мм² Высота: от 0,01 мм до 6 мм |
| Количество образцов за цикл | до 3 (2000/2400/2800) до 6 (стандартно) до 18 (по запросу, для LT/1250/1600) |
| Дополнительные опции | Обновление PLH для измерения тонких пленок, раздельная электроника для работы в перчаточных боксах и горячих камерах, лазер с оптоволокном или в свободном пространстве |
Программное обеспечение LiEAP — интеллектуальный подход к анализу
Система LFA L52 работает под управлением нового программного комплекса LiEAP, разработанного с учетом потребностей современных лабораторий. Программа включает:
- Автоматические обновления и улучшения безопасности;
- Интеграцию с Linseis Lab Link — прямой доступ к экспертам по применению;
- Универсальную модель Душа (Dusza) для одновременной коррекции тепловых потерь и конечной длительности импульса;
- Специализированные модели для полупрозрачных и пористых материалов (включая McMasters);
- Поддержку многослойных структур, коррекцию на контактное сопротивление и базовый уровень;
- Режимы «Easy» и «Expert» — для быстрого запуска и максимальной настройки;
- Экспорт данных в Excel, ASCII и совместимость с другими методами анализа (DSC, TGA, DIL и др.).
Применение и преимущества
LFA L52 активно используется в следующих областях:
- Электроника — тепловые интерфейсы, корпуса микросхем, радиаторы;
- Энергетика — материалы для реакторов, теплообменники;
- Строительные материалы — теплоизоляция, керамика, огнеупоры;
- Аэрокосмическая и ядерная промышленность — графит, композиты, тугоплавкие материалы;
- Научные исследования — фазовые переходы, наноматериалы, тонкие пленки.
Особое внимание уделено гибкости: прибор можно модернизировать по мере роста требований — от замены печи до установки PLH-модуля для анализа пленок толщиной десятки микрометров. Благодаря роботу-сэмплеру и автоматизированному циклу измерений, LFA L52 обеспечивает беспрецедентную производительность — до 18 образцов за один прогон.
Ключевые особенности
- Полное освещение образцов до Ø25,4 мм — без радиальных градиентов;
- Градиентно-свободная горячая зона печи — равномерный нагрев;
- Модульная архитектура — адаптация под любые задачи;
- Низкая совокупная стоимость владения (TCO) — надежность, долговечность, минимальное обслуживание;
- Измерение Cp методом сравнения с эталоном в одном цикле — максимальная точность.
Анализатор LFA L52 — это не просто прибор, а полноценная платформа для термофизических исследований, сочетающая немецкое инженерное качество, научную глубину и ориентацию на пользователя.
