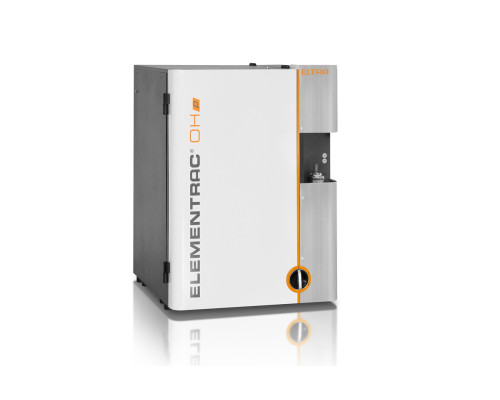

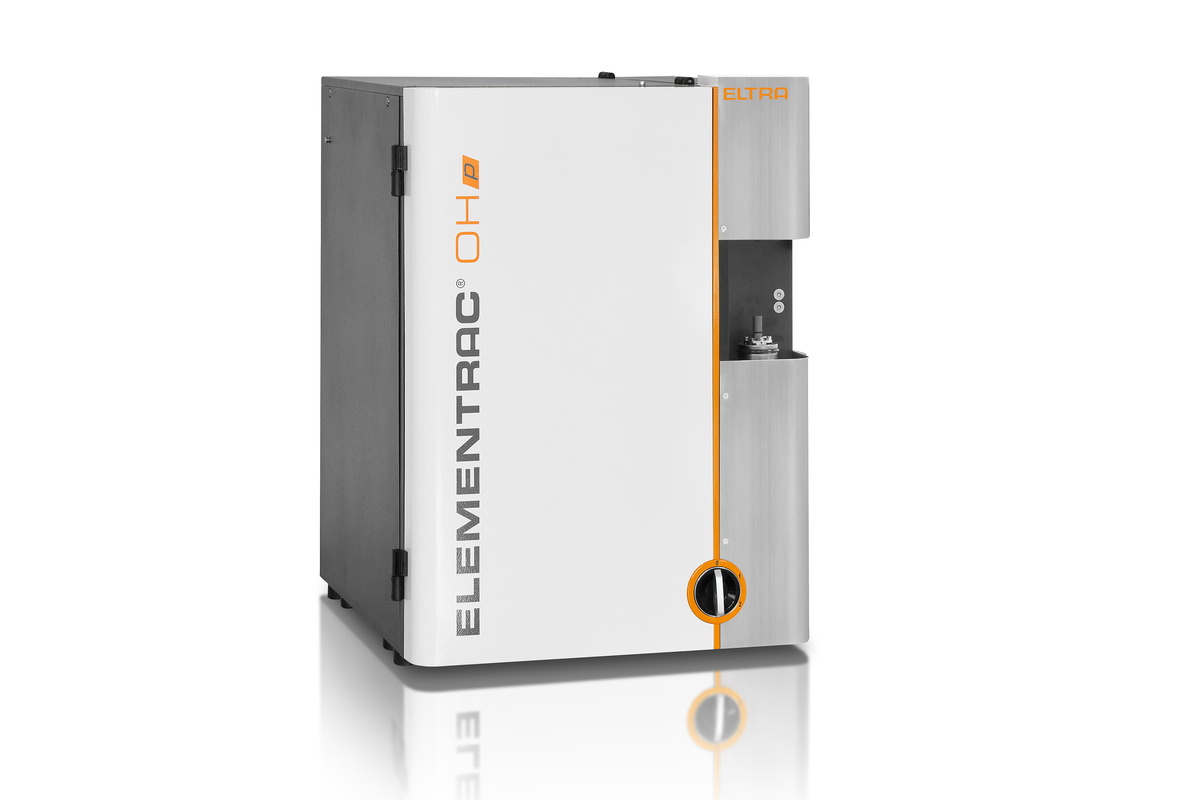

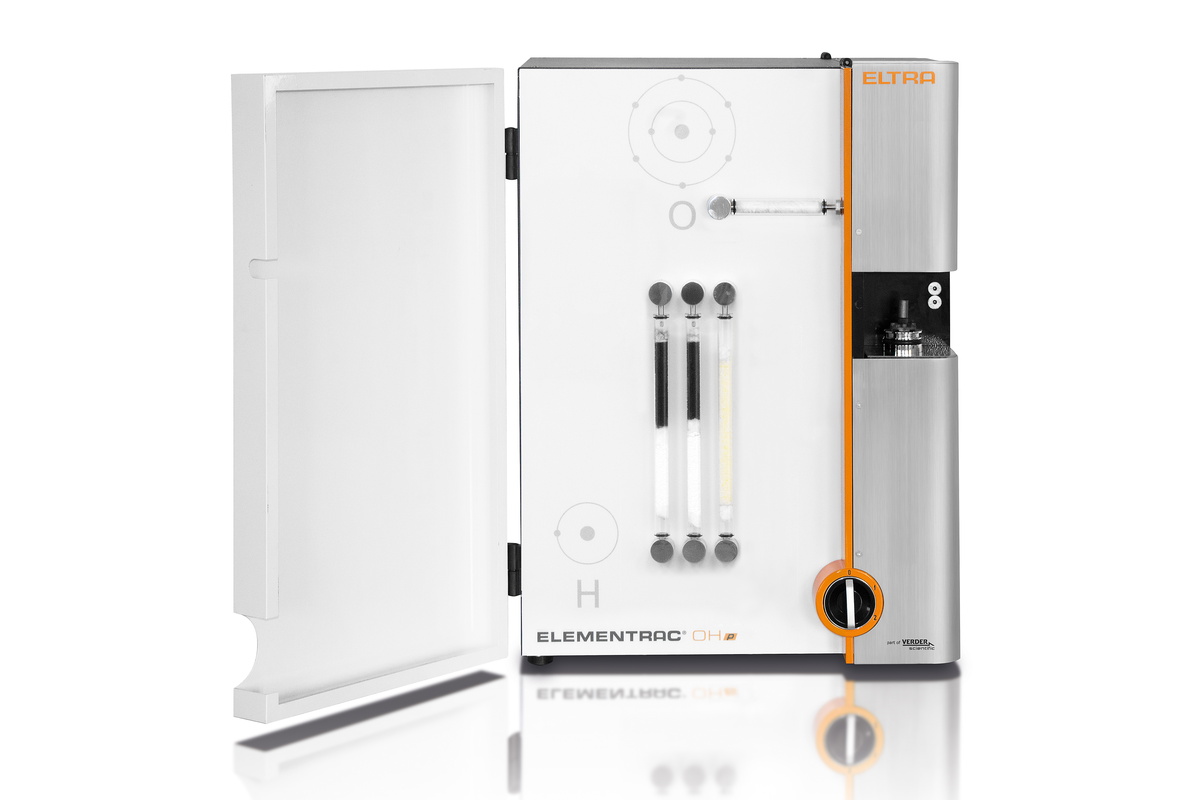

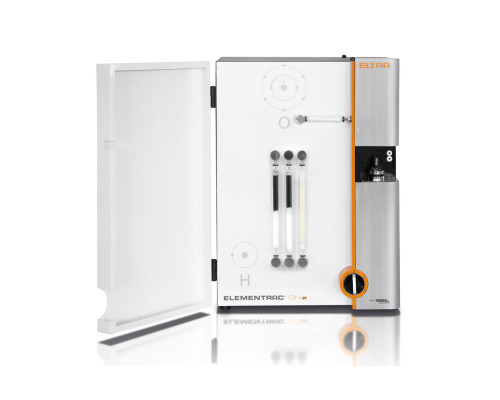

Анализатор кислорода/водорода ELEMENTRAC OH‑p
Анализатор ELEMENTRAC OH‑p от компании Eltra GmbH предназначен для высокоточного определения содержания кислорода (O) и водорода (H) в неорганических материалах — таких как стали, чугуны, цветные металлы, керамика, руды и шлаки. Прибор основан на методе инертно-газовой плавки (Inert Gas Fusion), при котором проба расплавляется в графитовом тигле при температурах свыше 3000 °C в атмосфере инертного газа (гелий или аргон).
Принцип работы
При плавке пробы связанные элементы высвобождаются в виде газов:

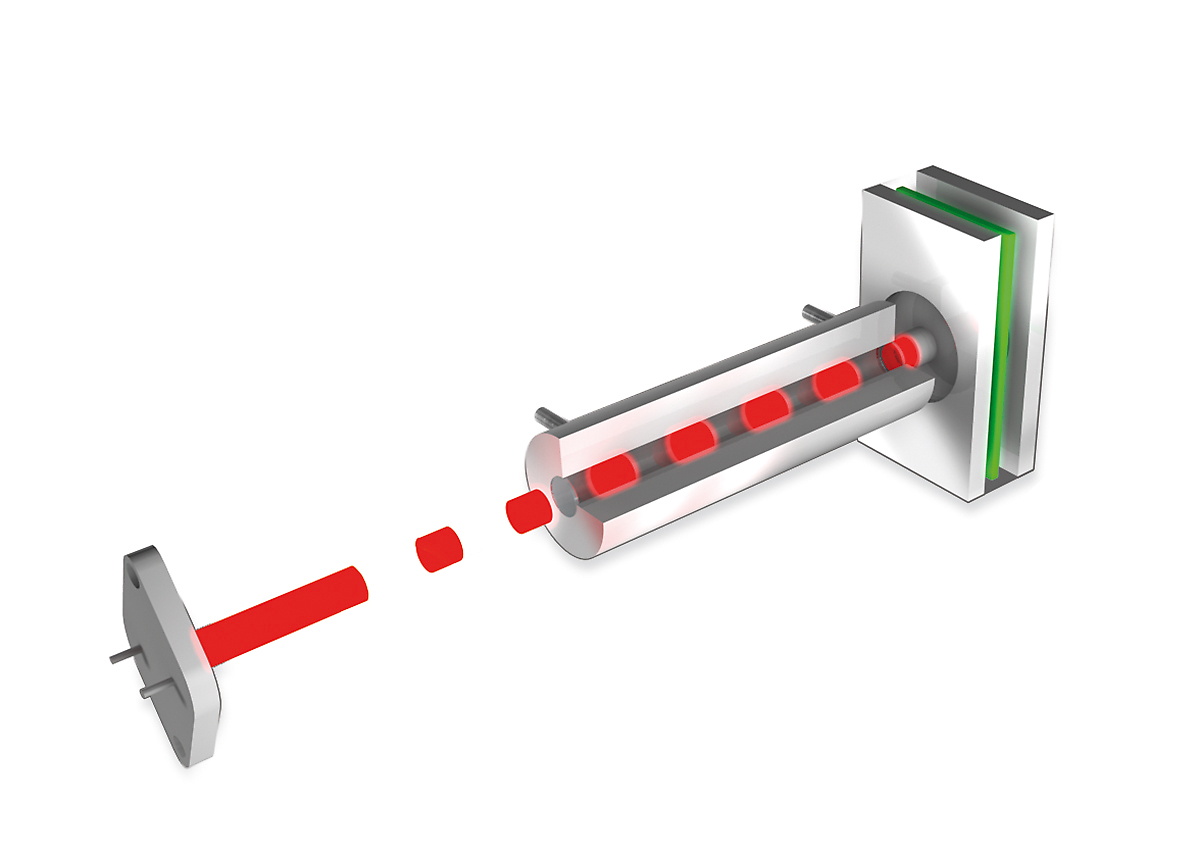

- Кислород реагирует с углеродом графитового тигля, образуя CO, который затем окисляется до CO₂ и детектируется в инфракрасной (ИК) ячейке;

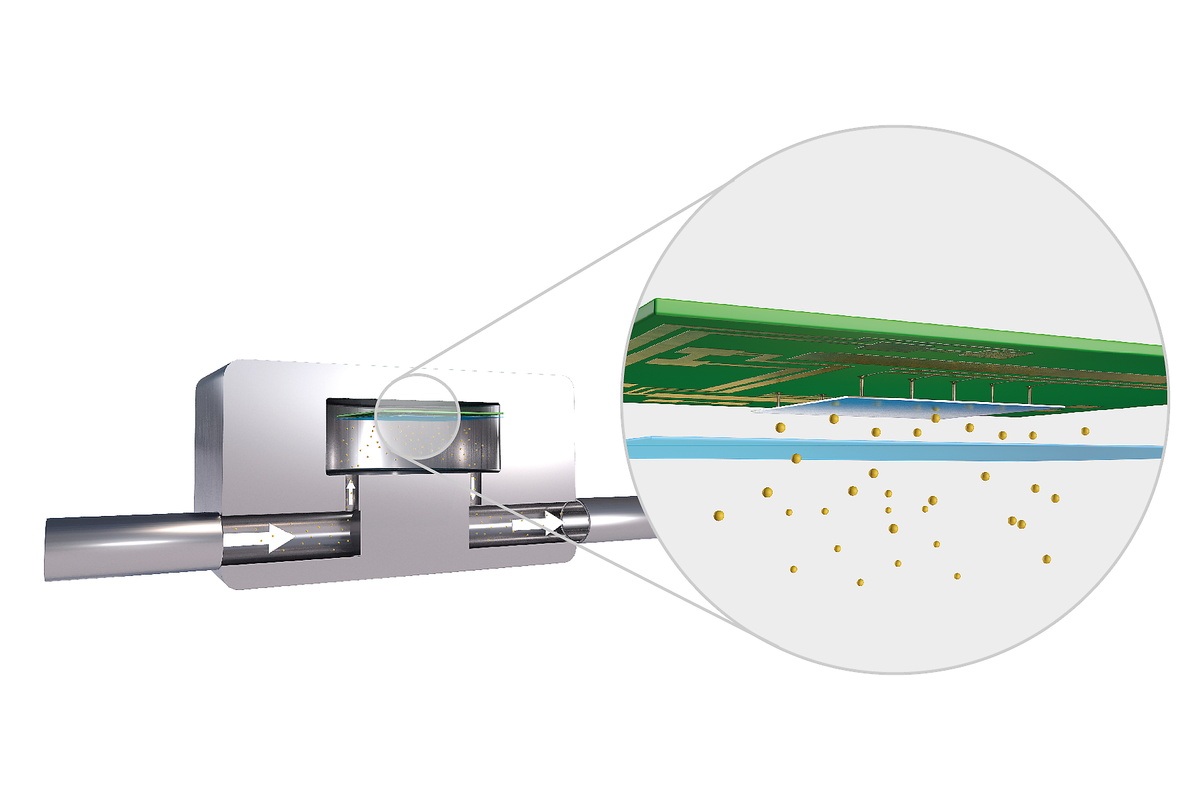

- Водород выделяется в элементарной форме (H₂) и измеряется в ячейке теплопроводности (TCD).
Весь процесс занимает 120–180 секунд и обеспечивает высокую точность даже при анализе следовых концентраций (в диапазоне ppm).
Особенности и преимущества
- Температура плавки свыше 3000 °C — полное выделение газов из самых устойчивых материалов;
- Новый порт ввода пробы с импульсной продувкой — исключает загрязнение атмосферным воздухом;
- Возможность анализа твердых кусков, гранул, порошков (в капсулах) массой до 2000 мг;
- Закрытая система подачи газа — гарантирует 100% подачу всех выделившихся газов к детекторам;
- Возможность использования аргона вместо гелия — снижение эксплуатационных расходов;
- Соответствие международным стандартам: ASTM E1019, DIN EN 3976, ISO 17053 и др.
 |  |
Технические характеристики
| Измеряемые элементы | Кислород (O), водород (H) |
| Тип образцов | Неорганические (металлы, сплавы, керамика) |
| Метод анализа | Инертно-газовая плавка (Inert Gas Fusion) |
| Тип печи | Вертикальная импульсная печь, мощность до 8,5 кВт |
| Макс. температура | Свыше 3000 °C |
| Метод детекции | ИК-детекция (CO₂ для кислорода), TCD (H₂ для водорода) |
| Количество ИК-ячеек | До 2 |
| Газ-носитель | Гелий (стандарт) или аргон (опционально) |
| Макс. масса пробы | 2000 мг |
| Время анализа | 120–180 секунд |
| Электропитание | 3~ 400 В, 50/60 Гц, макс. 8500 Вт |
| Габариты (Ш × В × Г) | 56 × 78 × 64 см |
| Вес | ~165 кг |
| Требуемое оборудование | ПК, монитор, весы (разрешение 0,0001 г) |
| Дополнительные опции | Автоклинер, система очистки газа, внешний чиллер, автозагрузчик |
Типичные материалы для анализа
- Сталь, чугун, медь, алюминий, титан
- Керамика, карбиды, нитриды
- Руды, шлаки, огнеупоры
- Порошки для металлургии (PM)
Программное обеспечение и управление
Анализатор управляется через программное обеспечение ELEMENTS — современную Windows-платформу с центральным окном «Анализ и результаты». Программа поддерживает:
- Автоматическую передачу массы с весов;
- Калибровку по эталонным материалам;
- Экспорт данных в LIMS, PDF, текстовые файлы;
- Управление автоклинером и другими опциями;
- Соответствие требованиям FDA 21 CFR Part 11 (при активации соответствующих функций).
Опциональные решения
- Автоклинер — автоматическая очистка верхнего электрода и камеры печи от нагара;
- Система предварительной очистки газа — для повышения чистоты газа-носителя;
- Внешний чиллер — для эффективного охлаждения системы;
- Автозагрузчик — для автоматизированной обработки проб;
- Интеграция с Verder Scientific IoT — удалённый мониторинг, резервное копирование, обновления ПО.
Благодаря сочетанию высокой температуры, надёжной конструкции и гибкой автоматизации, ELEMENTRAC OH‑p является эталонным решением для лабораторий металлургии, аэрокосмической промышленности, исследовательских центров и производителей высокотехнологичных материалов.
